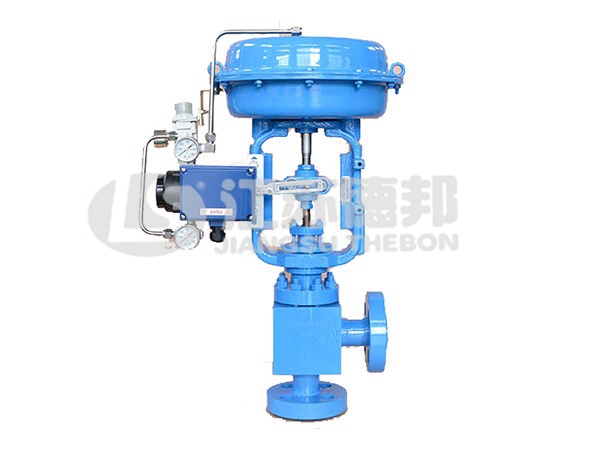

3111A單座角閥
3111A 單座角閥
3111A single-seat angle valve
特點
頂導向結構設計，閥芯導向面積大，抗振性好。控制精度高
壓降損失小，流量大、可調節范圍廣。
適用范圍
適用于高粘(zhan)度流體(ti)及漿液的控(kong)制。
適(shi)用于要(yao)求控制精度高(gao)，高(gao)壓(ya)差的高(gao)低溫流(liu)體控制條件下使用。
一般應用于鋼廠(chang)、石(shi)化、電廠(chang)、造紙(zhi)等行業(ye)。
| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111A,3112A,3112NA |
| 公稱通徑/Nominal Diameter | (1/2A~12A)DN15~DN300 |
| 公(gong)稱壓力(li)/Nominal Pressure | ANSI Class150~600,PN1.0MPa~PN10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接(jie)方式/Connection Type | 法(fa)蘭式(shi)(RF/MFM/RJ),焊接(jie)式(shi)（50A以下為(wei)SW,80A以上(shang)為(wei)BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體(ti)材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百分比(bi)、線性、改(gai)良等百分比(bi) Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏(lou)量/Valve Seat Leakage | 硬密(mi)封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:微(wei)氣泡級Bubble-tight,ANSI Class VI |
| 執行機構/Actuator | BM氣動薄(bo)膜(mo)執行機構(gou)Pneumatic Diaphragm Actuator QP氣動活塞(sai)式執行機(ji)構Pneumatic Cylinder Actuator PSL全電子(zi)式執行機構Solid State Electronic Actuator |
