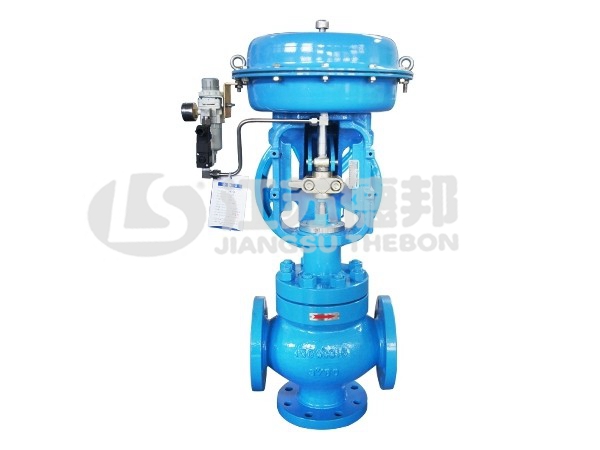

3112T籠式三通調節閥
3112T 籠式三通調節(jie)閥
3112T cage-type three way control valve
特點
改進(jin)型籠式三通調節閥，整(zheng)體式閥體結構，套筒單座導(dao)向(xiang)型；
有合流(liu)和分流(liu)兩(liang)種(zhong)形式改變進口方(fang)向可實現互換；壓降損失小(xiao)，流(liu)量(liang)大，可調節范圍廣。
適用范圍
通常使用(yong)(yong)在工藝介質合(he)(he)流(liu)、分流(liu)場(chang)合(he)(he)多用(yong)(yong)于熱交(jiao)換(huan)物料的混合(he)(he)及溫度控(kong)制(zhi)等場(chang)合(he)(he)；
適(shi)用(yong)(yong)于純凈介質(不適(shi)合漿液，顆(ke)粒雜質)；適(shi)用(yong)(yong)于要求動態(tai)穩定性好，噪(zao)音低、空化(hua)、閃(shan)蒸等，高低溫流(liu)體控制(zhi)條件下使用(yong)(yong)；
一般(ban)應用(yong)于鋼廠(chang)、石化(hua)、電(dian)廠(chang)、造紙等行業(ye)。

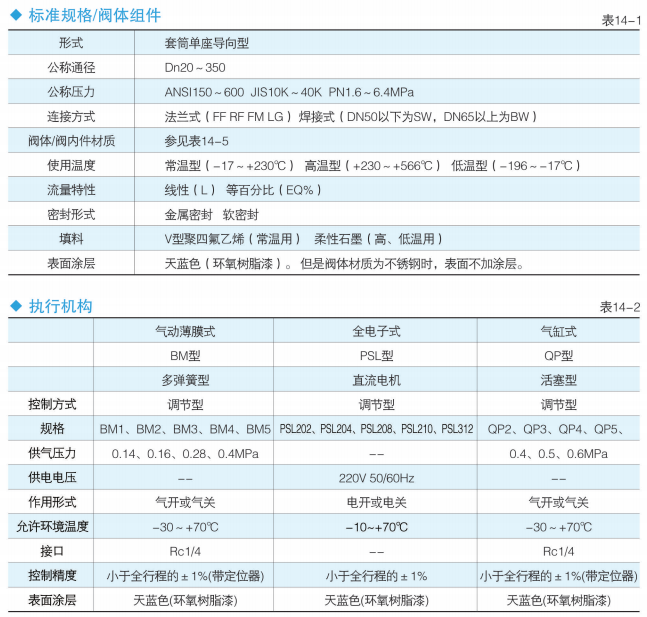

| 技(ji)術(shu)規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3112T(M),3112T(D) |
| 公稱通徑(jing)/Nominal Diameter | (1A~20A)DN25~DN500 |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.0MPa~PN10.0MPa |
| 介質溫(wen)度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下(xia)為SW,80A以上(shang)為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件(jian)材(cai)質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調(diao)比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等(deng)百分比、線(xian)性、改良等(deng)百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬(ying)密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行(xing)機構/Actuator | BM氣動(dong)薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活(huo)塞式執行機構(gou)Pneumatic Cylinder Actuator PSL全電子式(shi)執(zhi)行(xing)機構Solid State Electronic Actuator |
