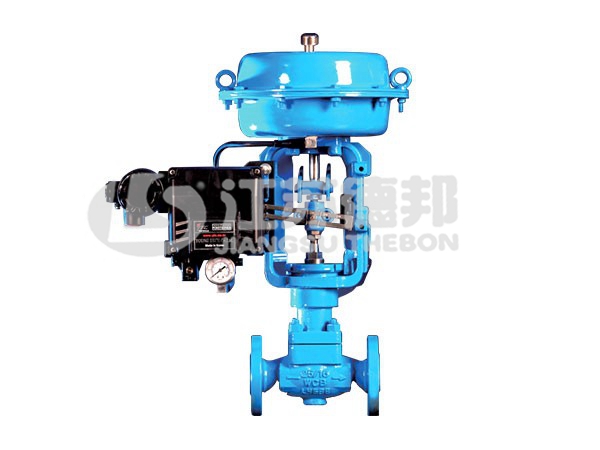

3211C小流量套筒單座調節閥
3211C 小流量套筒(tong)單(dan)座調(diao)節閥
3211C small flow sleeve single-seat control valve
特點
頂導(dao)向結(jie)構(gou)設計，閥(fa)芯導(dao)向面積大(da)，抗振(zhen)性好。控制精度(du)高。壓降(jiang)損失小，流(liu)量大(da)、可調(diao)范(fan)圍廣。
可有效地(di)防止液(ye)體產生閃慈和(he)空化。
適用范圍適(shi)用于高粘(zhan)度流體及漿液的控制。
適用于要求控制精度高(gao)(gao)(gao)，壓(ya)差較(jiao)高(gao)(gao)(gao)的(de)高(gao)(gao)(gao)低溫流體控制條件下使用。
一般應用于鋼廠(chang)(chang)、石(shi)化、電廠(chang)(chang)、造紙等(deng)行(xing)業。

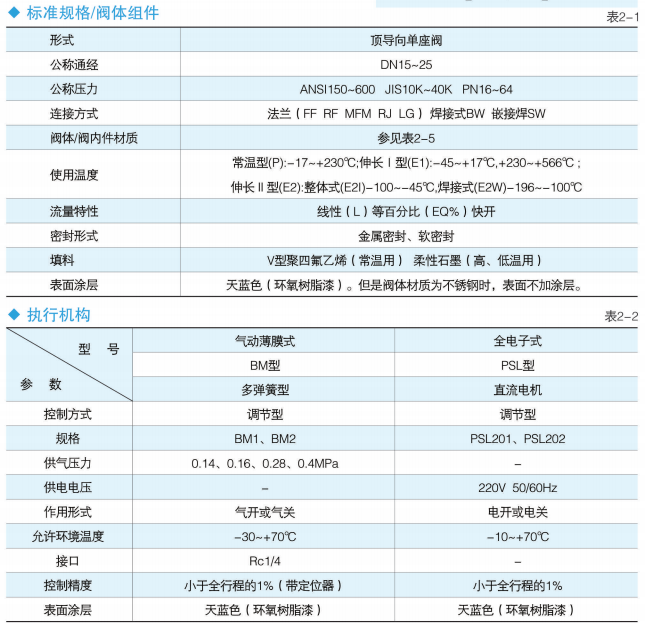

| 技術規(gui)格(ge) TECHNICAL SPECIFICATIONS | |
| 型號(hao)/Model | 3111S,3211C |
| 公(gong)稱通徑/Nominal Diameter | (1/2A~1A)DN15~DN25 |
| 公稱壓力(li)/Nominal Pressure | ANSI Class150~600,PN1.0~10.0MPa |
| 介質溫度(du)/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接(jie)方式(shi)/Connection Type | 法(fa)蘭式(RF/MFM/RJ),焊接(jie)式（50A以(yi)下為(wei)SW,80A以(yi)上(shang)為(wei)BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥(fa)體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥(fa)內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等(deng)百分比、線性、改良等(deng)百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密(mi)封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟(ruan)密封Soft seat:ANSI Class VI |
| 執(zhi)行機構/Actuator | BM氣動(dong)薄膜(mo)執行機構Pneumatic Diaphragm Actuator QP氣(qi)動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
