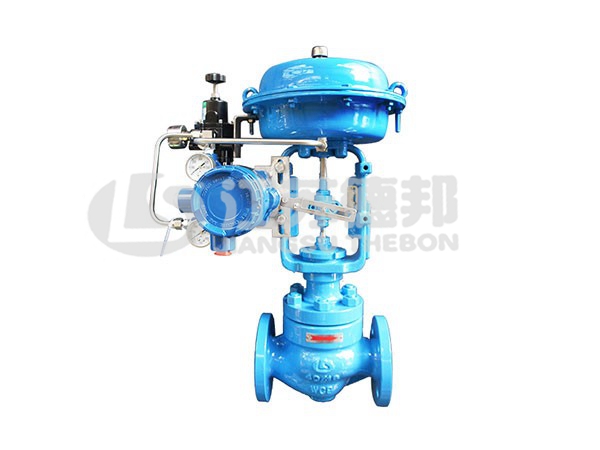

3111S頂導向單座調節閥
3111S 高性能(neng)單座(zuo)調節閥
3211S top guiding single-seat control value
特點
頂(ding)導向結(jie)構設計，閥芯導向面積大(da)，抗振性好。控制精度高。壓降損失(shi)小，流量大(da)、可調范(fan)圍廣。
適用范圍
適(shi)用于高(gao)粘度流體及漿液的控制。適(shi)用于要求(qiu)控制精度高(gao)，泄(xie)漏(lou)等級要求(qiu)較高(gao)、允許壓差不(bu)大的場(chang)合下使用。
一般應(ying)用于鋼廠(chang)、石化、電廠(chang)、造紙等行業。

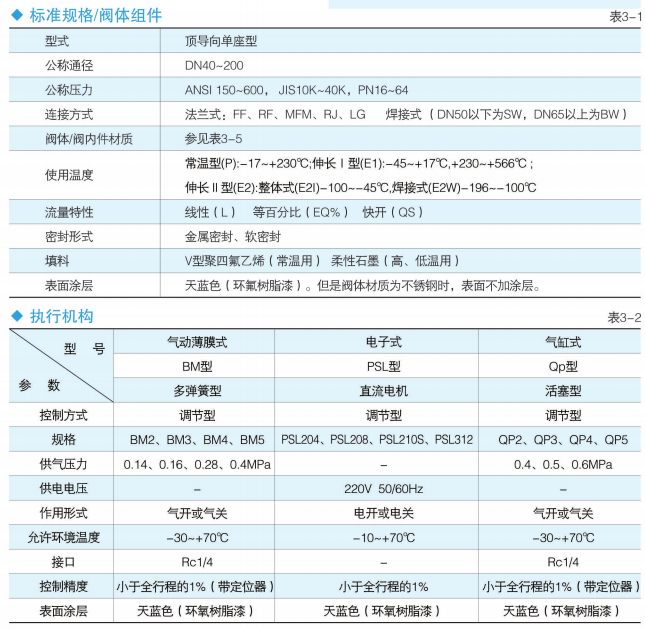

| 技(ji)術規格(ge) TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111S,3111C |
| 公稱通徑/Nominal Diameter | 1-1/2A~8A(40A~200A) |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.6~10.0MPa |
| 介質溫度(du)/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連(lian)接(jie)方式/Connection Type | 法(fa)蘭式(RF/MFM/RJ),焊接(jie)式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材(cai)質(zhi)/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百(bai)分(fen)比、線性、改良(liang)等百(bai)分(fen)比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏(lou)量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行機構/Actuator | BM氣動(dong)薄膜執行機(ji)構(gou)Pneumatic Diaphragm Actuator QP氣動(dong)活塞式執行(xing)機構Pneumatic Cylinder Actuator PSL全電子式執行機構(gou)Solid State Electronic Actuator |
