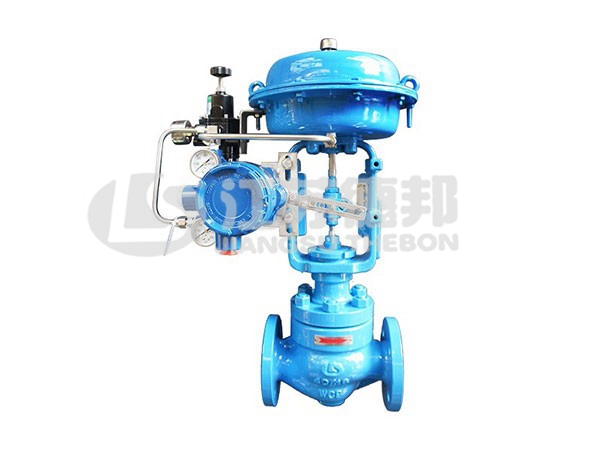

3211S小流量單座調節閥
3211S 小(xiao)流(liu)量單座調節(jie)閥
3211S small flow single-seat control valve
特點
頂導向(xiang)結構設計，閥芯導向(xiang)面(mian)積大，抗振性好(hao)。控制(zhi)精(jing)度(du)高壓降損失小，流量大、可調范圍廣。
適用范圍
適用(yong)于(yu)高(gao)粘度流體及漿液的控制。
適用(yong)于(yu)要(yao)求控制(zhi)精度高(gao)，壓差(cha)較高(gao)的(de)高(gao)低溫(wen)流體控制(zhi)條件下使(shi)用(yong)。
一般應(ying)用(yong)于鋼廠(chang)、石化(hua)、電廠(chang)、造紙等行(xing)業(ye)。
| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111S,3211C |
| 公稱通(tong)徑/Nominal Diameter | (1/2A~1A)DN15~DN25 |
| 公稱壓力(li)/Nominal Pressure | ANSI Class150~600,PN1.0~10.0MPa |
| 介質(zhi)溫(wen)度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭(lan)式(RF/MFM/RJ),焊接式（50A以(yi)下為SW,80A以(yi)上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質(zhi)/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可(ke)調比/Rangeability | 50:1 |
| 流量(liang)特性/Flow Characteristics | 等百分比、線性、改良(liang)等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密封(feng)Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行(xing)機構/Actuator | BM氣動薄(bo)膜(mo)執行(xing)機構(gou)Pneumatic Diaphragm Actuator QP氣動(dong)活(huo)塞式執行機構Pneumatic Cylinder Actuator PSL全(quan)電子(zi)式執行機構Solid State Electronic Actuator |
