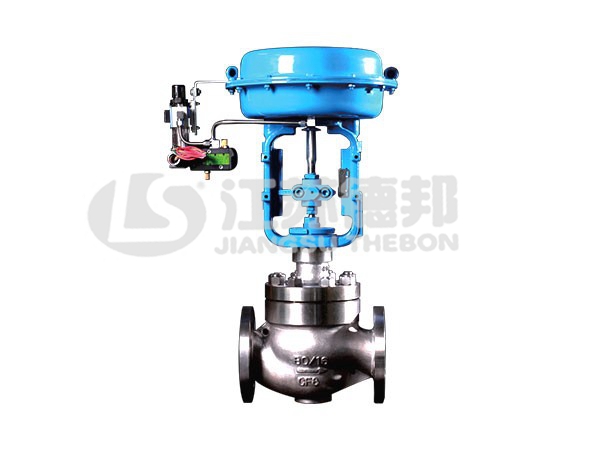

3111Q單座快速切斷閥
3111Q單座快速切斷閥
3111Q single-seat rapid cut-off valve
特點

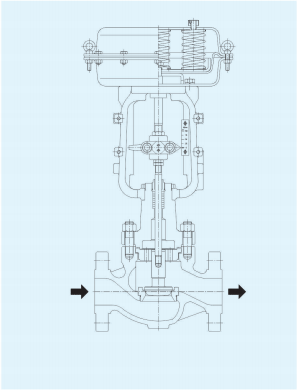

頂導(dao)向結(jie)構(gou)設計，結(jie)構(gou)緊湊，壓降損失小，流(liu)量大，可調范圍廣；
快開(kai)型，兩位(wei)控制、緊(jin)急切斷。
適應范圍
適用于高(gao)精度流體及漿(jiang)液(ye)的場合；
適用于(yu)兩(liang)位式控制或需要緊急切斷的場合(he)。

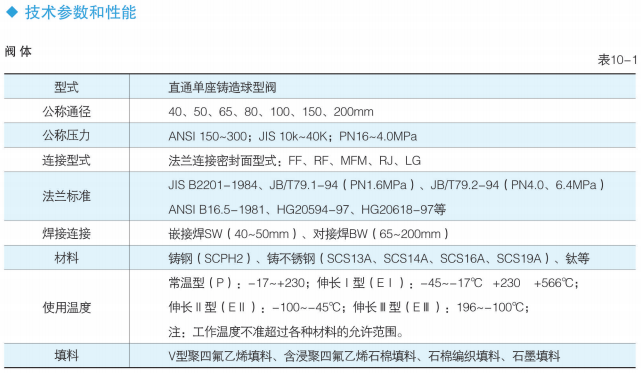

| 技術(shu)規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111Q,3112Q |
| 公(gong)稱通(tong)徑/Nominal Diameter | (1/2A~8A)DN15~DN200 |
| 公稱壓(ya)力(li)/Nominal Pressure | ANSI Class150~600,PN1.6~10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式(shi)/Connection Type | 法(fa)蘭式(RF/MFM/RJ),焊接式（50A以下為(wei)SW,80A以上為(wei)BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質(zhi)/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥(fa)內件材(cai)質(zhi)/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可(ke)調比/Rangeability | 20:1~50:1 |
| 流量特性/Flow Characteristics | 等百分比、線(xian)性、改良等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏(lou)量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟(ruan)密封(feng)Soft seat:微氣泡級Bubble-tight,ANSI Class VI |

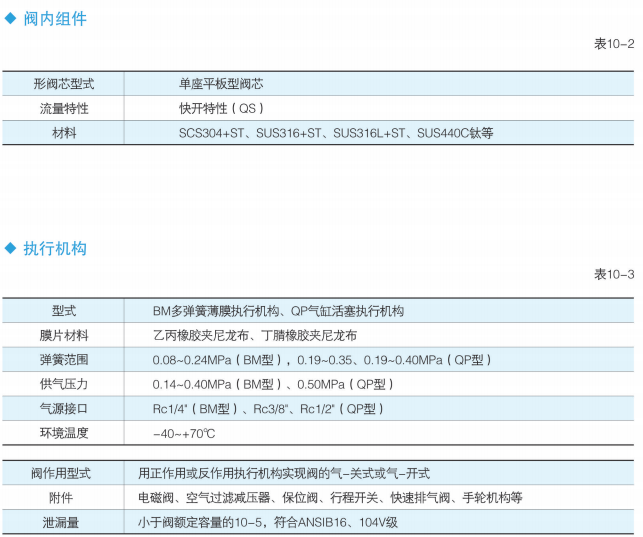

| 執行機構/Actuator | BM氣(qi)動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞(sai)式執行機構(gou)Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
